阻燃ABS注塑气纹/银纹缺陷分析：类型判别、成因机制与系统排查

摘要

阻燃ABS因具备良好的成型性、抗冲击性与阻燃性能，常用于电池壳体、箱体、家电、电气结构件等制品。但在大克重、大平面或厚薄突变结构件的注塑过程中，表面容易出现气纹、银纹、料花等外观缺陷。

本文基于一组脱敏现场案例照片，结合提高背压、换用更大锁模力机台等工艺响应反馈，建立阻燃ABS银纹缺陷的形貌分类、成因机制和“人-机-料-法-环-模”系统排查框架。结论认为，银纹不是单一原因名称，而是水分/挥发物、熔体塑化不均、模腔气体夹带和局部热分解等因素在制件表面的共同外观结果。

为什么气纹/银纹不能简单归因于“材料问题”

在注塑现场，气纹、银纹、料花经常被作为同类外观问题描述。但从成因看，这些外观表现可能来自水分汽化、空气夹带、熔体塑化不均、热分解产气、模具排气不良、锁模力不足、热流道死角、回料吸湿或操作纪律不足等多重因素。

如果只依据“材料有问题”或“工艺没调好”进行单因果归责，容易导致客户沟通和现场改善反复。更稳妥的方法是用缺陷形貌提出假设，用位置和结构判断权重，再用工艺响应和数据记录验证假设。

四类常见类型：水分、气体夹带、塑化不良、分解产气

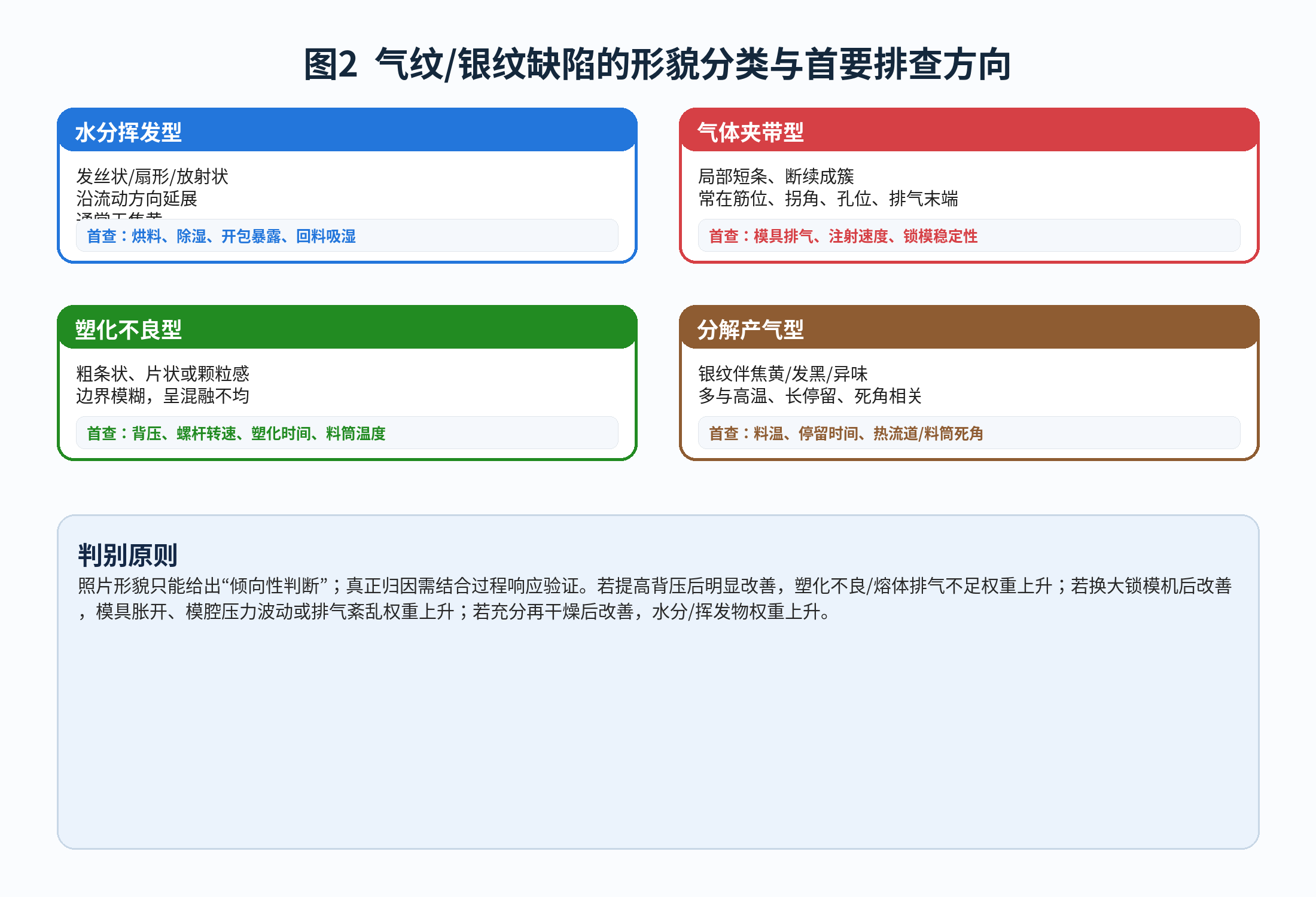

从现场排查角度，可将阻燃ABS注塑银纹分为四类：水分挥发型、气体夹带型、塑化不良型和分解产气型。四类并非完全互斥，而是对应不同的主导变量。

背压改善银纹说明了什么

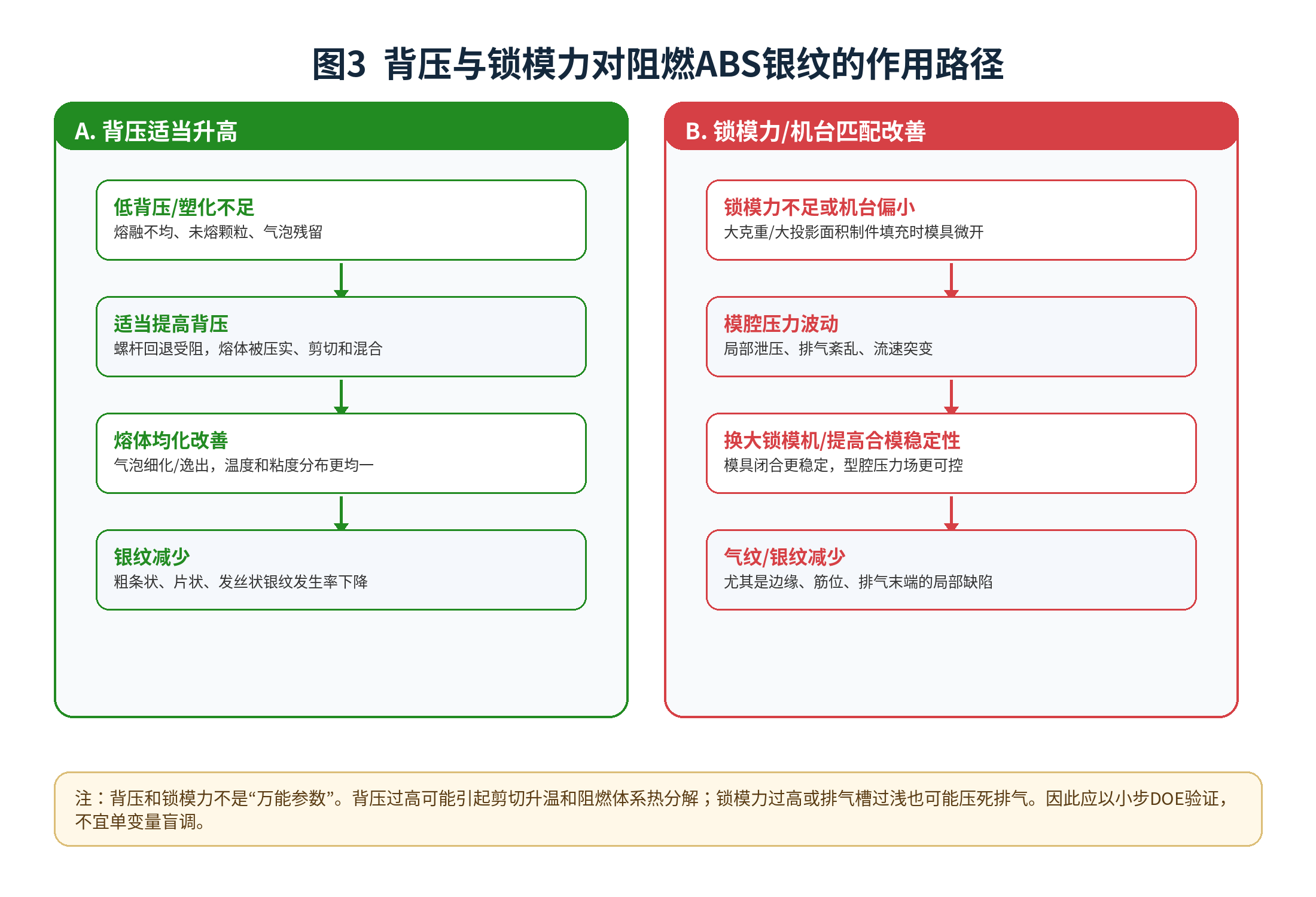

现场反馈中，“适当提高背压后银纹明显缓解”具有较高工程可信度。背压提高后，螺杆回退受到阻力，熔料在塑化阶段受到更充分的压实、剪切和分散混合。一方面，未完全熔融颗粒和局部高粘度团块被进一步混合；另一方面，熔体中的空气、水汽或挥发物更容易被压实、细化并在计量过程中逸出。

但背压不是越高越好。对阻燃ABS而言，背压过高可能带来剪切升温、计量时间延长、熔体停留时间增加和阻燃体系热分解风险。建议采用小步试验方式，在原稳定工艺基础上逐步调整，同时记录熔体温度、计量时间、螺杆位置稳定性、缺陷率以及是否出现焦黄或异味。

大克重制件为什么要检查锁模力

另一个重要反馈是：大克重制件更换到锁模力更大的注塑机台后，银纹/气纹数量减少。该现象并不是“锁模力直接改善材料塑化”，而是锁模力和机台刚性改善了模具闭合稳定性、模腔压力稳定性和排气边界条件。

对于大克重、大投影面积制件，在高速充填和保压阶段，型腔压力会对模具分型面产生较大张开力。如果锁模力不足或机台刚性不足，模具可能出现微开、胀模或动态泄压，导致熔体流速、压力和排气路径波动，最终在边缘、筋位、排气末端或大平面形成气纹/银纹。

“人-机-料-法-环-模”系统排查框架

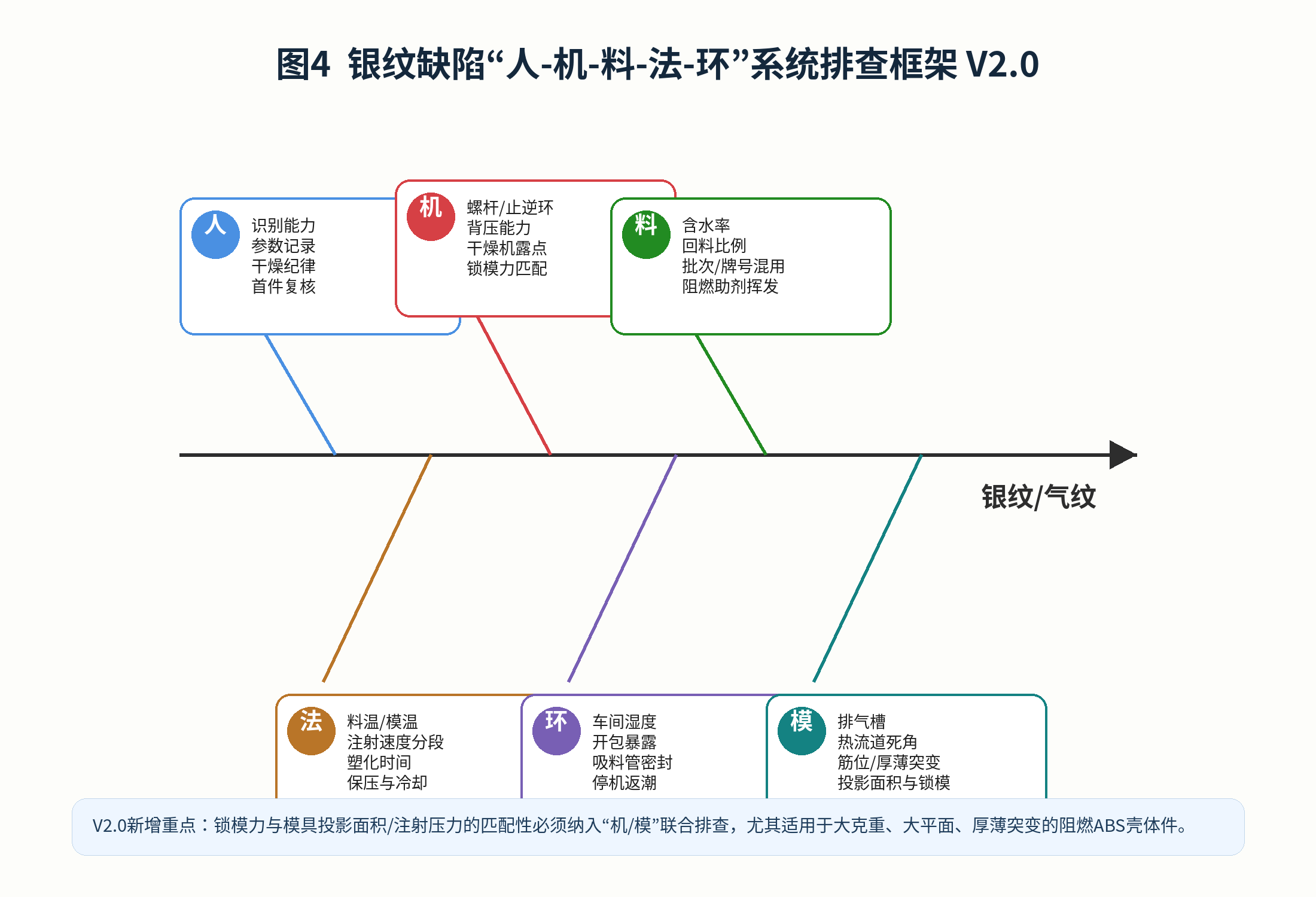

传统“人机料法环”分析如果只覆盖干燥、背压、料温和模具排气，容易遗漏大克重制件中的锁模力与模具投影面积匹配问题。因此本文将“机”拆分为塑化单元、锁模单元和辅助设备，并将“模”作为独立维度纳入联合排查。

现场处理建议：先判别，再验证，最后定边界

处理阻燃ABS气纹/银纹问题时，建议不要直接以“材料异常”或“客户工艺异常”二分归责，而应按以下顺序验证。

常见问题

阻燃ABS注塑件出现银纹，一定是材料含水导致的吗？

不一定。水分是常见因素，但银纹也可能来自模腔气体夹带、塑化不良、热分解、模具排气不良、锁模力不足或回料返潮。需要结合缺陷形貌、发生位置、工艺响应和数据记录判断。

气纹和银纹在现场如何初步区分？

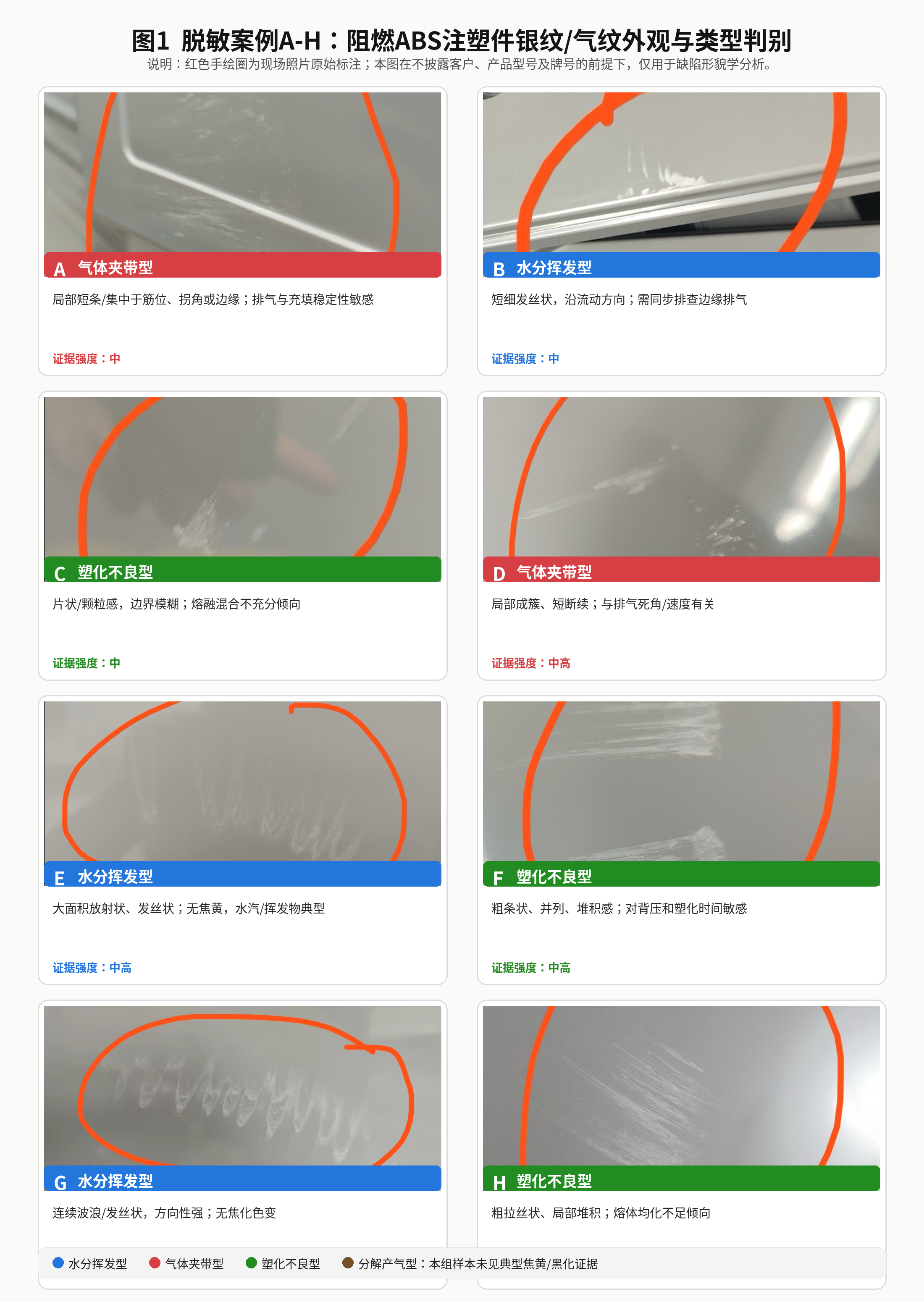

发丝状、扇形或放射状通常优先考虑水分或挥发物；局部短条、断续成簇且靠近筋位、孔位、拐角和排气末端时，应优先考虑气体夹带或排气不良；粗条状、片状、颗粒感则更倾向于塑化不良或熔体均化不足。

提高背压能不能作为固定解决方案？

不能。提高背压可以改善部分塑化不良和熔体排气问题，但过高背压可能增加剪切热和停留时间，对阻燃ABS反而带来热分解风险。正确做法是小步试验并记录缺陷率、计量时间、熔体状态和外观变化。

航生可以提供哪些支持？

芜湖航生可围绕LG系列ABS、阻燃ABS、耐热ABS、AS/SAN、PC/ABS等材料提供货源、价格、行情、远期货源锁定、材料选型、试料反馈、染色改性和应用技术沟通支持。具体处理方案仍需结合客户制品结构、机台、模具、工艺和测试记录确认。
